SigmaDSTV SW izvoz za generiranje NC1 datotek v SolidWorks programski opremi
SigmaDSTV SW je DSTV izvozni vtičnik za generiranje NC1 datotek neposredno v SolidWorks programski opremi, ki dopolnjuje celovito SigmaTEK rešitev za vse uporabnike SolidWorks.
DSTV standard
DSTV (Deutscher Stahlbau-Verband) format je ključna povezava med digitalno konstrukcijo izdelka in fizično proizvodnjo pri obdelavi jekla. Ta standard, neodvisen od proizvajalcev strojev, omogoča preprost prenos 3D CAD modelov v natančna navodila za različne CNC stroje, rešuje potrebo industrije po povezanosti in avtomatiziranih delovnih tokovih.

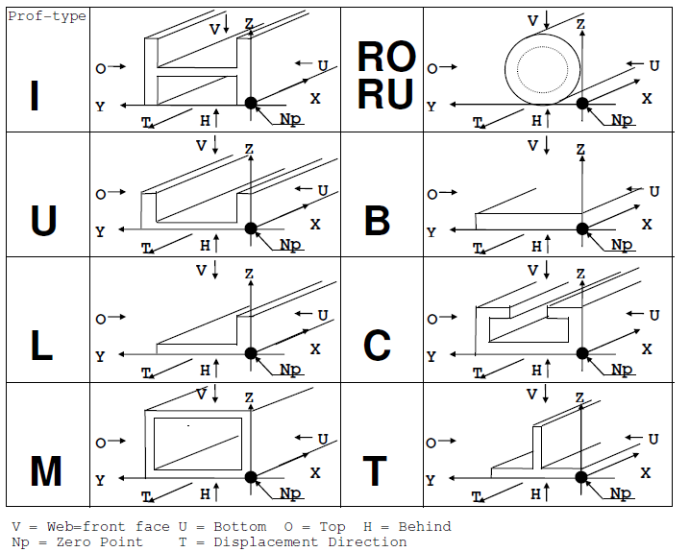

DSTV standard je osnova avtomatizirane proizvodnje jekla DSTV NC1 format, razvit s strani Nemškega združenja za jeklene konstrukcije, definira:
- Geometrijo strukturnih elementov (nosilci, plošče, profili)
- Navodila za obdelavo (sheme vrtanja, konture za rezanje in obdelavo)
- Metapodatke o materialu (tip, količina, opombe za proizvodnjo)
Struktura datoteke uporablja:
- AK bloke za zunanje konture
- IK bloke za notranje oblike
- BO bloke za pozicije lukenj in rež
- KO bloke za markerje in označevanje
Integriran za učinkovit delovni tok

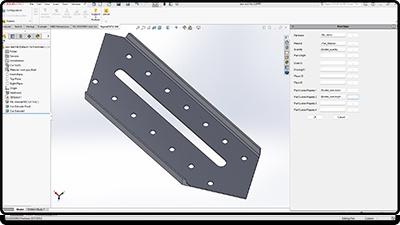

SigmaDSTV SW je DSTV izvozni vtičnik, ki deluje znotraj SOLIDWORKS in je zasnovan za generiranje NC1 datotek za linije nosilcev in stroje za obdelavo nosilcev. Brezhibna integracija med SigmaDSTV vtičnikom in SOLIDWORKS zagotavlja preprost in učinkovit način izvoza strukturnih načrtov v DSTV format.
Pameten in avtomatičen

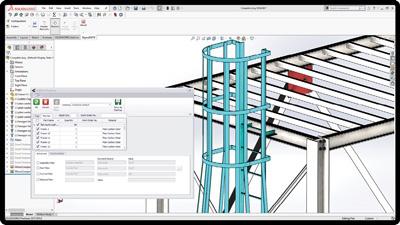

Z zmožnostjo generiranja DSTV datotek neposredno iz izvornih SOLIDWORKS modelov, SigmaDSTV SW omogoča uporabnikom pretvorbo posameznih delov, večtelesnih delov, varjenih konstrukcij in celo sestavnih datotek. SigmaDSTV samodejno prepozna profile, združljive z NC1 formatom, za inteligentno obdelavo.
Ustvarite datoteke iz:
- Ravne plošče
- Okrogle
- Pravokotne
- Kotne
- U-profili
- I-nosilci
Hitra obdelava
Neposreden uvoz vseh glavnih 2D in 3D datotek za brezproblematno ustvarjanje delov in sestavov
Samodejno prepoznavanje profilov ločuje
konstrukcijske jeklene dele od drugih vrst delov, kot so matice in vijaki
Paketna obdelava podpira popolnoma avtomatiziran delovni tok
Stroškovno učinkovito ravnanje z datotekami
Vključuje vse potrebno za prehod od CAD modela do strojne datoteke v nekaj sekundah
Samodejno prepoznavanje skic kot postopek označevanja
Zmožnost zaznave vseh konfiguracij SOLIDWORKS dela in izvoza vsake kot NC1
Prilagodljiv
Podpira izvoz različnih pogledov in različnih preslikav glav, da ustreza potrebam katere koli linije nosilcev
Nastavljive možnosti izhoda geometrije in urejive iskalne datoteke za kodne profile omogočajo uporabnikom izpolnjevanje zahtev katerega koli stroja
SOLIDWORKS > DSTV

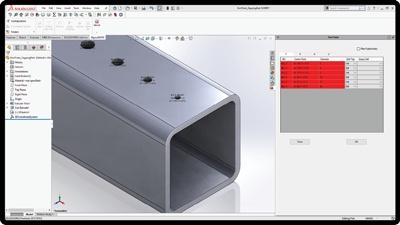

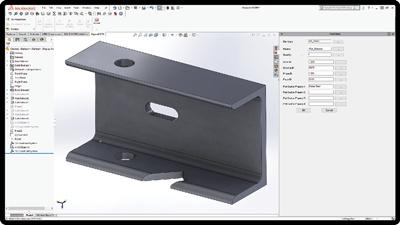

Napredno prepoznavanje značilnosti
Podpira vse datoteke modelov SolidWorks, vključno z deli, sestavi, večtelesnimi modeli in modeliranjem seznama rezov
Zmogljiva tehnologija prepoznavanja značilnosti prav tako pretvarja dele, ki niso narisani z uporabo standardnega modeliranja SolidWorks, kot so uvoženi STEP ali IGES modeli
